Optix kabel DAC Z-XOTKtcd 24J 9/125 ITU-T G.652D 1.2kN
Kabel OPTIX DAC (Direct Accesss Cable) Z-XOTKtcdD 24J 9/125 ITU-T G.652D 1.2kN to:
- lekka konstrukcja jednotubowa około 32kg/km
- duża giętkość i odporność na przeciąganie
- żel i konstrukcja blokująca wodę (WB)
- powłoka HDPE (pomarańczowa)
- zakres temperaturowy -20°C – 70°C
- wzmocniony 2 prętami FRP (ø 0.9mm)
- całkowicie dielektryczny – odpowiednik DAC Z-XOTKtcd
- kabel zewnętrzny przeznaczone do bezpośredniego zakopywania w ziemi
Konstrukcja kabla umożliwia łatwy montaż oraz dużą wytrzymałość na zgniatanie (1000N) i rozciąganie (1200N). Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania. Luźna tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty FRP. Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable przeznaczone do podłączania klientów sieci FTTH ostatniej mili.

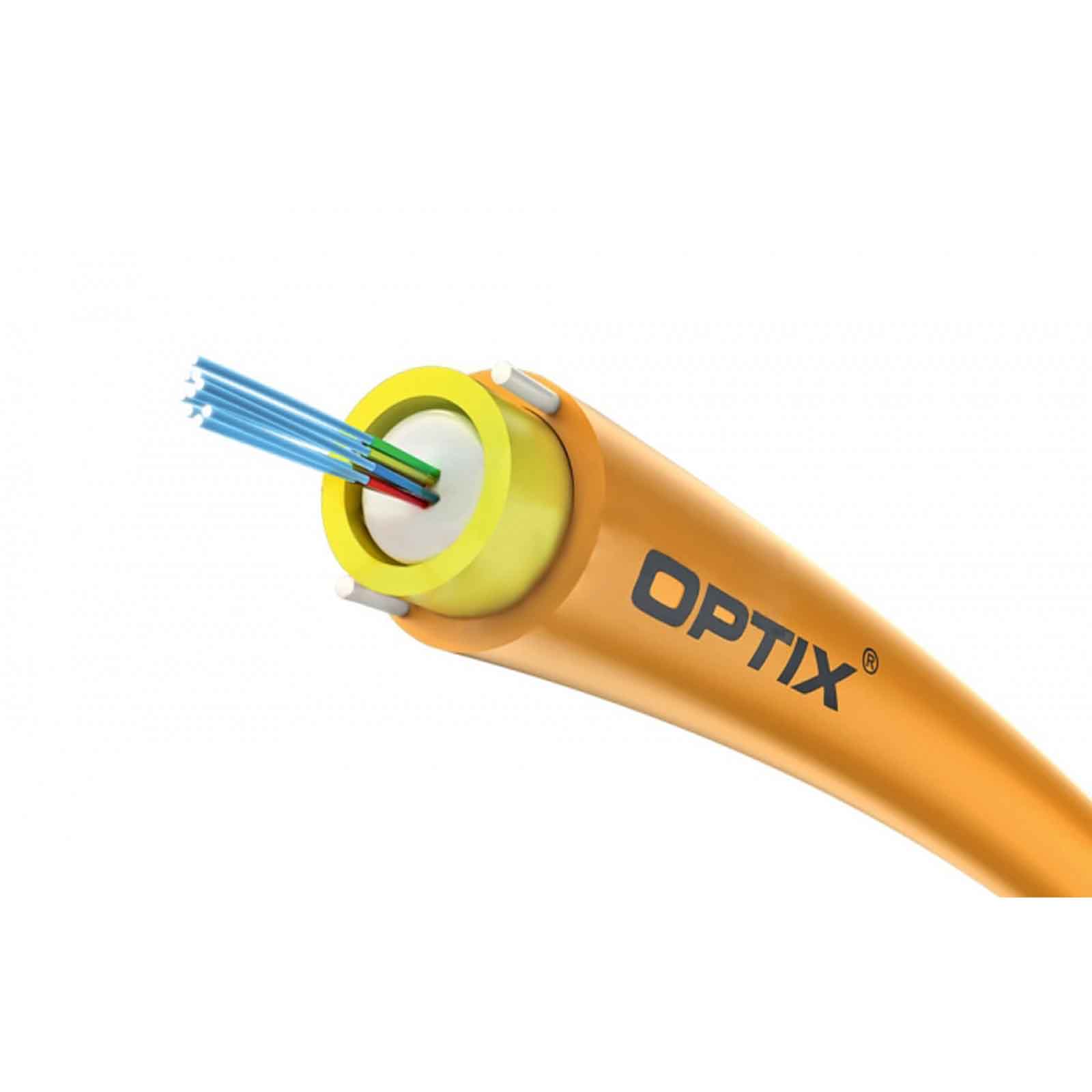

Konstrukcja kabla:
- włókna światłowodowe w kolorowej powłoce 0.25mm
- żel hydrofobowy
- luźna tuba
- pręty FRP
- powłoka zewnętrzna HDPE (pomarańczowa)
- ripcords do rozrywania powłoki zewnętrznej
|
Wersja kabla
|
1T24J |
|
Całkowita ilość włókien
|
24 szt |
|
Waga
|
32 kg/km (+/- 10%) |
|
Średnica kabla
|
6.5 mm (+/- 0.5) |
|
Średnica tuby
|
1.6/2.4 (+/- 0.15) |
|
Element nośny / Wzmocnienie obwodowe
|
Brak |
|
Element wzmacniający
|
FRP (2x0.9) |
|
Rodzaj i grubość powłoki
|
HDPE 1.8 mm |
|
Temp. podczas instalacji
|
-20°C ~ +70°C |
|
Temp. eksploatacyjna
|
-20°C ~ +70°C |
|
Min. promień gięcia tymczasowy / stały
|
20D / 15D |
|
Max. siła naciągu kabla (instalacyjna)
|
1200N |
Max. siła naciągu kabla (eksploatacyjna)
|
600N |
|
Odporność na zgniatanie
|
1000N (100x100mm) przez 60 sek. |
|
Odporność na wielokrotne zginanie
|
30 cykli (20xD) |
