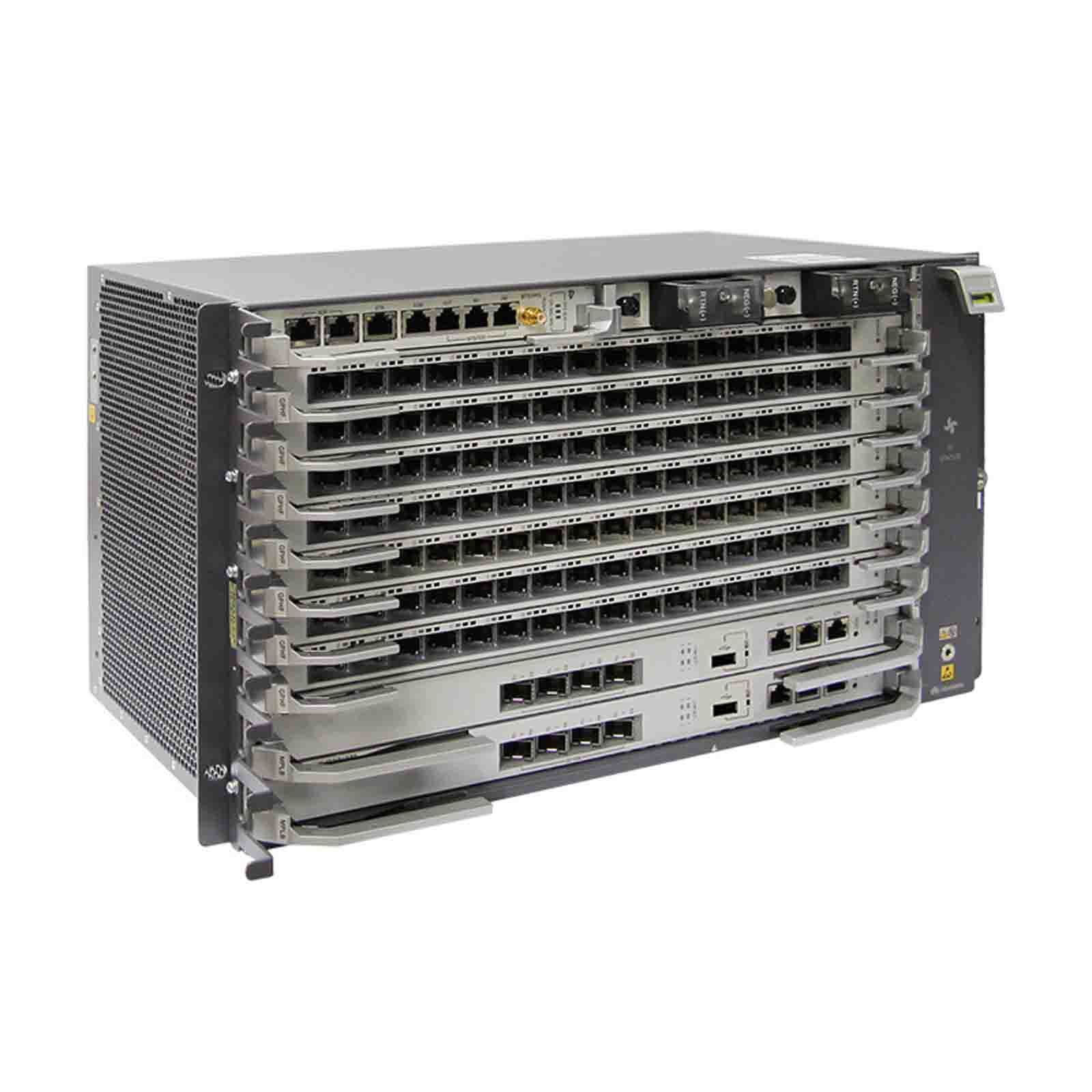

Huawei MA5800-X7 GPON OLT

Huawei MA5800-X7 to terminal OLT przeznaczony do sieci GPON / XGPON. Obudowa jest przystosowana do standardu szaf rack 19", ma wysokość 6U i pomieści łącznie 7 płyt serwisowych (należy pamiętać, że jedna jest w zestawie, zostanie więc 6 slotów).

Nowa seria terminali Huawei OLT wspiera 8 razy więcej adresów MAC i ARP niż popularne modele MA5683T. Łączna przepustowość przełączania wynosi aż 7 Tb/s, maksymalna przepustowość na jeden slot serwisowy wynosi 200 Gb/s przy wykorzystaniu płyty kontrolnej H901MPLB lub 100 Gb/s przy wykorzystaniu płyty kontrolnej H901MPLA. Urządzenie jest kompatybilne również z 16 portowymi płytami GPON (2,5 Gb/s), udostępnia wiele możliwości rozbudowy sieci.

Terminal ma nowoczesną funkcję eOTDR, która pozwala wykorzystać optyczne moduły z wbudowanym reflektometrem PON o maksymalnym splicie 1:64. Wspiera także standard DOCSIS 3.1.

UWAGA: W zestawie nie ma płyty GPON.

W zestawie:

2x płyty kontrolne H901MPLA (4x GE/10GE)
2x płyty zasilające H901PILA (wejście 48 V DC)
płyta wentylatora - H901FMLA / H901FMMA
obudowa (HUAWEI-MA5800-X7-CH)
akcesoria (HUAWEI-MA5800-X7-AC)
HUAWEI-H90Z1BPMB (service shelf)

MA5800-X7
Przepustowość przełączania	7 Tb/s
Adresy MAC	262143
Tablica ARP / route	64K
Maks. ilość portów GPON	112
Maks. ilość portów XGPON	56
Maks. ilość portów GE/FE	336
Maks. ilość portów 10G GE	56
Maks. ilość potów E1	224
Wymiary	442 x 268,7 x 263,9 mm
Dopuszczalna temperatura pracy	Od -40 do 65 st. C
Napięcie zasilania	Od 38,4 V do72 V DC
Funkcje Layer2	VLAN+MAC forwarding SVLAN+CVLAN forwarding PPPoE Plus DHCP option82
Funkcje Layer3	Statyczny routing, RIP, OSFP/OSFPv2 IS-IS, BGP/BGP4+, ARP, DHCP relay, VRF
MPLS i PWE3	LDP, RSVP-TE, MPLS OAM, tunnel PS, TDM/ETH PWE3 PW Redundancy, MPLS, BGP IP VPN
IPv6	Dual-stack IPv4 i IPv6 IPv6 Layer2 i Layer3 forwarding DHCPv6 relay
Multicast	IGMPv2, IGMPv3, IGMP proxy i snooping Multicasty w oparciu o VLAN
QoS	Klasyfikacja ruchu sieciowego, priorytetowanie Traffic policing w oparciu o trTCM, HQoS Kształtowanie ruchu, WRED, PQ/WRR/PQ+WRR, ACL

H901MPLA
Przepustowość na slot (tryb load balancing)	100 Gb/s
Porty upstream / cascading	4x 10GE / GE
Port ALM	Nie
Port BITS/TOD	Nie
Tablica adresów MAC	262143
Maks. ilość podłączonych ONT	17408
Maks. ilość użytkowników multicast	17408
Static programs	4096 (soft starszy niż V100R017C00) 8192 (od softu V100R017C00)
Online programs	V100R016C00: 4000 V100R016C10: IPv4: 4000 IPv6: 2000 V100R017C10 i późniejsze: IPv4: 8000 IPv6: 2000
Tablica routingu IPv4	65536
Tablica routingu IPv6	16384
Maks. ilość portów serwisowych	139264
Tablica ND	16384
Tablica ARP	V100R017C10: 66048 V100R017C10: 98816 V100R018C00: 131072
Synchronizacja Ethernet	Tak
1588v2	Tak
1588ACR	Tak
D-CCAP	Tak

Płyty kontrolne
H901MPLB	4x GE/10GE upstream, load sharing, 100 Gb/s na płytę serwisową
H901MPLA	4x GE/10GE upstream, load sharing, 200 Gb/s na płytę serwisową
H901CKUA	Wspiera funkcje clock warstwy stratum-3 współpracując z MPLB i MPLA
Płyty uplinkowe
H901NXED	8x 10 GE, wsparcie dla transmisji GE / 10GE Ethernet
Uniwersalna płyta interfejsów
H901CIUA	Dodatkowe porty serial i alarmowe.
Płyty serwisowe
H901GPHF	16x portów GPON
H901GPSF	16x portów GPON
H901XGHD	8x asymetrycznych portów XGPON 10 Gb/s / 2,5 Gb/s
H901TWED	8x symetrycznych portów XGPON 10 Gb/s
H901EDSH	32x kanałowa płyta E1
H901OGHK	48x portów GE/FE
H901OXHD	8x portów optycznych 10GE
Płyta zasilająca
H901PILA	Wejście 48 V DC
Płyty wentylacji
H901FMLA	Zasila wentylatory, kontroluje i monitoruje ich pracę
H901FMMA	Zasila wentylatory, kontroluje i monitoruje ich pracę

Pobór mocy
H901MPLA	Statycznie: 62 W Maksymalnie: 89 W
H901PILA	Statycznie: 0,5 W Maksymalnie: 4 W
H901FMLA / H901FMMA	Statycznie: 20 W Maksymalnie: 139 W
H901GPHF	Statycznie: 25 W Maksymalnie: 50 W
Łączny pobór mocy z jedną płytą GPON	Statycznie: 170 W Maksymalnie: 375 W
