UPLink GPON / EPON ONU GP501Z 1x GbE, 1x SC/APC (ZTE chipset)

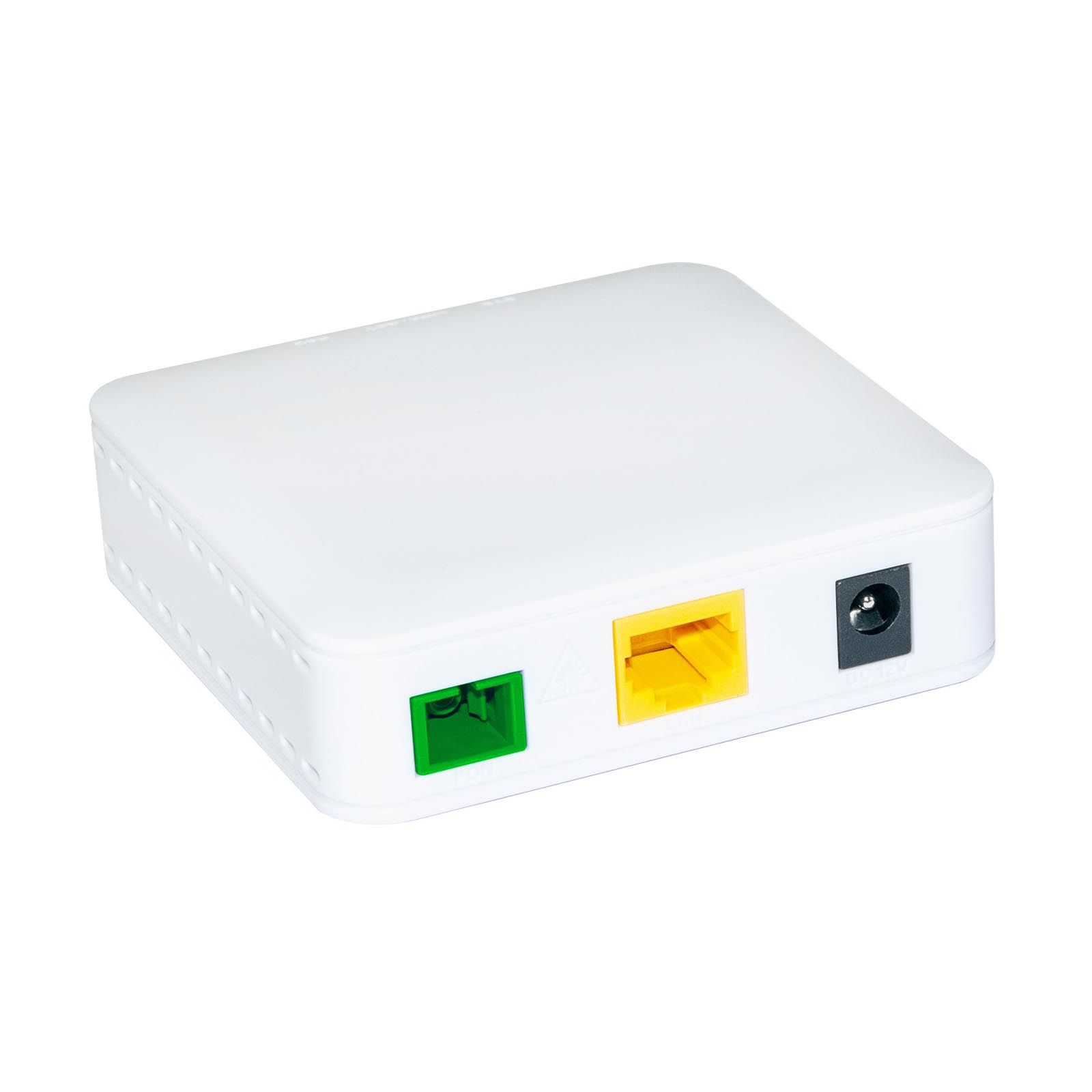

Terminal UPLink 501Z GPON / EPON ONU wyposażony jest w port SC/APC oraz jeden gigabitowy port Ethernet.


UPLink 501Z przeznaczony jest przede wszystkim do użytku w domach i małych biurach. Dzięki pełnemu wsparciu trybu bridge abonent w razie potrzeby może podłączyć własny router. Terminal dzięki zastosowaniu IEEE 802.3 QAM może być zdalnie zarządzany z poziomu OLT (brak możliwości konfiguracji WAN z poziomu OLT). W ten sposób można także upgrade'ować software urządzenia.

GP501Z posiada kontrolę przepustowości, szyfrowanie danych, a także zabezpieczony jest przed burzami broadcastowymi. Posiada niewielkie rozmiary oraz niski pobór mocy wynoszący maksymalnie 2,3 W.

Urządzenie współpracuje z terminalami EPON oraz GPON.

Najważniejsze cechy:

• port GPON / EPON SC/APC
• gigabitowy port Ethernet
• zasięg transmisji światłowodowej do 20 km
• pełni funkcję routera jak i bridga
• PPPOE i NAT
• możliwość zdalnego zarządzania z poziomu OLT (również przez SNMP i Telnet, brak możliwości zdalnej konfiguracji WAN)
• zdalny upgrade softwaru

UPLink GP501Z
Interfejsy
PON	Port GPON / EPON SC/APC Wysyłanie danych 1,244 Gb/s / odbieranie danych 2,488 Gb/s (tryb GPON) Wysyłanie danych 1,244 Gb/s / odbieranie danych 1,244 Gb/s (tryb EPON) Włókno jednomodowe Split ratio: 1:128 Odległość transmisji: do 20 km
Ethernet	Gigabitowy port 10/100/1000M Automatyczna negocjacja Tryb pełnego / pół dupleksu Złącze RJ45 Automatyczne krosowanie MDI/MDIX Odległość: 100 m

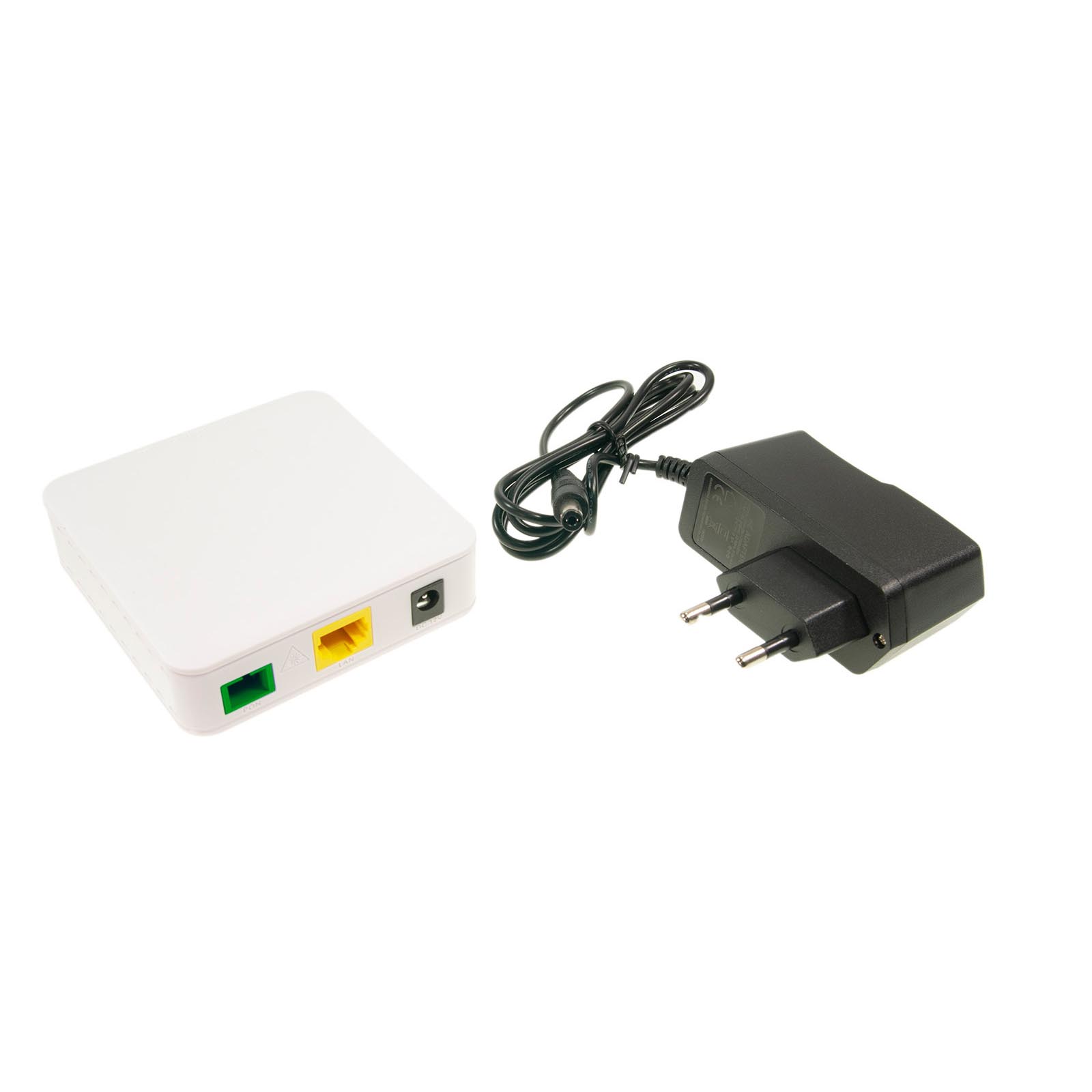

Zasilanie	12 V DC W zestawie zewnętrzny zasilacz 12 V, 0.5 A AC/DC
Wydajność
Transmisja optyczna (PON)
Długość fali	Tx 1310 nm Rx 1490 nm
Moc optyczna Tx	-1 - 4 dBm
Czułość Rx	-27 dBm
Saturacja mocy optycznej	-3 dBm
Rodzaj złącza	SC/UPC
Włókno światłowodowe	9/125 Singlemode
Transmisja danych przez Ethernet
Przepustowość	Downstream: 950 Mb/s Upstream: 930 Mb/s
Strata pakietów	< 1*10E-12
Opóźnienie	< 1,5 ms
Zarządzanie
Sposób zarządzania	Z poziomu OLT - IEEE 802.3 QAM - brak możliwości konfiguracji WAN Zdalne zarządzanie przez SNMP i Telnet Lokalne zarządzanie
Funkcje zarządzania	Monitorowanie statusu Konfiguracja Alarm Logi
Pozostałe
Dodatkowe funkcje	Przełączanie Layer 2 VLAN TAG / UNTAG VLAN conversion Ograniczanie prędkości (na każdy port) Klasyfikacja priorytetów Zabezpieczenie przed burzą broadcastową Link detection
Diody LED	POWER PON LOS  LAN
Parametry fizyczne
Obudowa	Plastikowa, typu desktop
Zasilanie	Zewnętrzny zasilacz 12 V, 0.5 A AC/DC (dołączony w zestawie) Maksymalny pobór mocy: 2,3 W
Wymiary	110 x 70 x 30 mm
Waga	0,1 kg
Cechy środowiskowe	Dopuszczalna temperatura pracy: od 0 do 50 st. C Dopuszczalna temperatura przechowywania: od -40 do 85 st. C Dopuszczalna wilgotność powietrza podczas pracy: 10%-90% niekondensująca Dopuszczalna wilgotność powietrza podczas przechowywania: 5%-95% niekondensująca
