Reflektometr optyczny TM290

Reflektometr optyczny TM290 to urządzenie do wykonywania pomiarów fal o długości 1310 / 1550 nm. Maksymalny zasięg pomiaru TM290 wynosi 60 km, zakres dynamiczny to 22 / 20 dB. Urządzenie może być wykorzystywane tylko do włókien typu singlemode. Dodatkową zaletą jest możliwość zapisania do 100 wykonanych pomiarów.

Reflektometr optyczny TM290 posiada wbudowany miernik mocy optycznej i laserowe źródło światła. Miernik mocy działa na falach: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm, zakres mocy optycznej wynosi od -70 do 10 dBm. Źródło światła działa na falach 1310 lub 1550 nm, modulacja ustalana jest automatycznie lub ręcznie w wartościach 270 Hz, 1 kHz lub 2 kHz. Ponadto urządzenie wyposażone jest w wizualny lokalizator uszkodzeń (VFL) o mocy 10 mW. Lokalizator może świecić światłem ciągłym lub mrugać w dwóch różnych trybach.

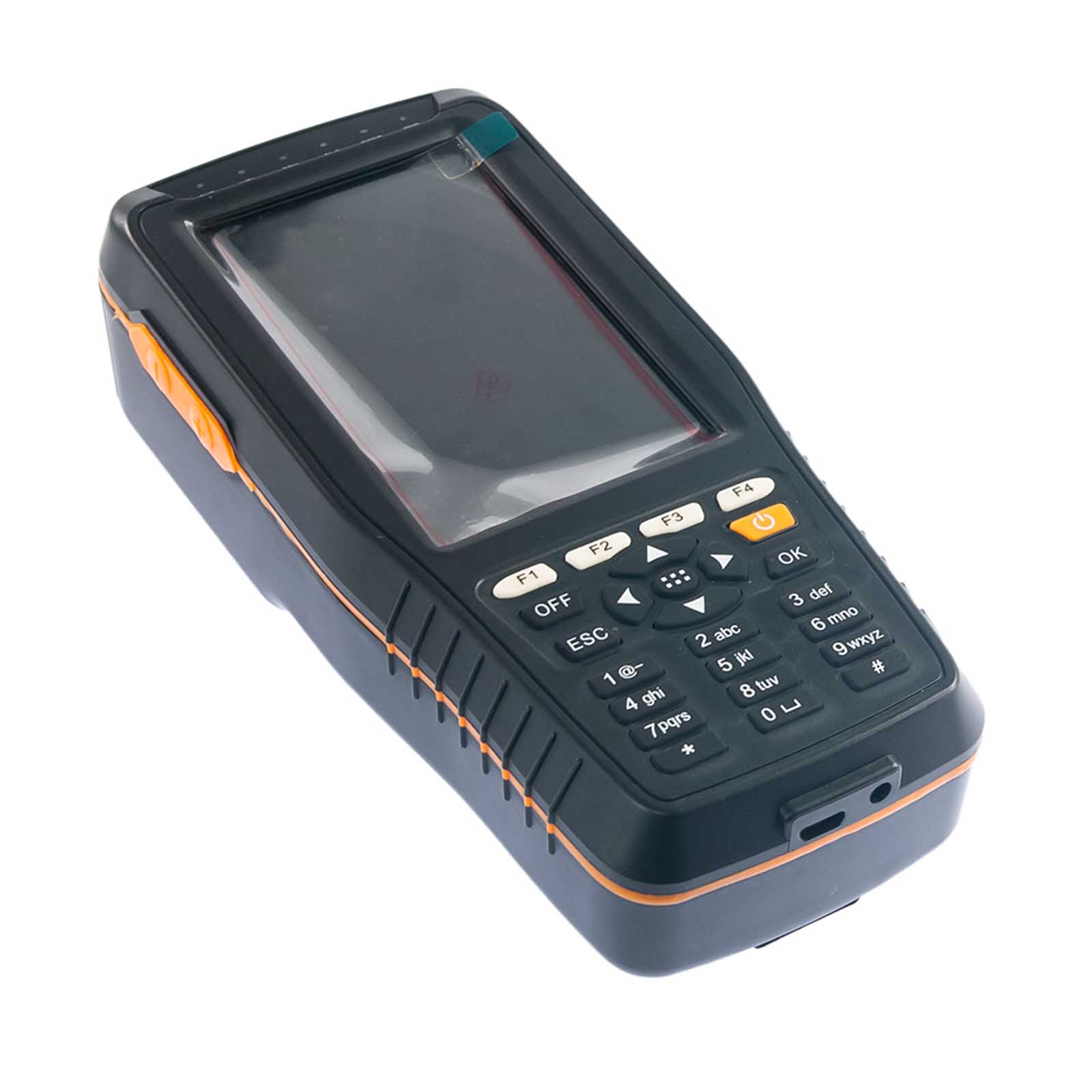

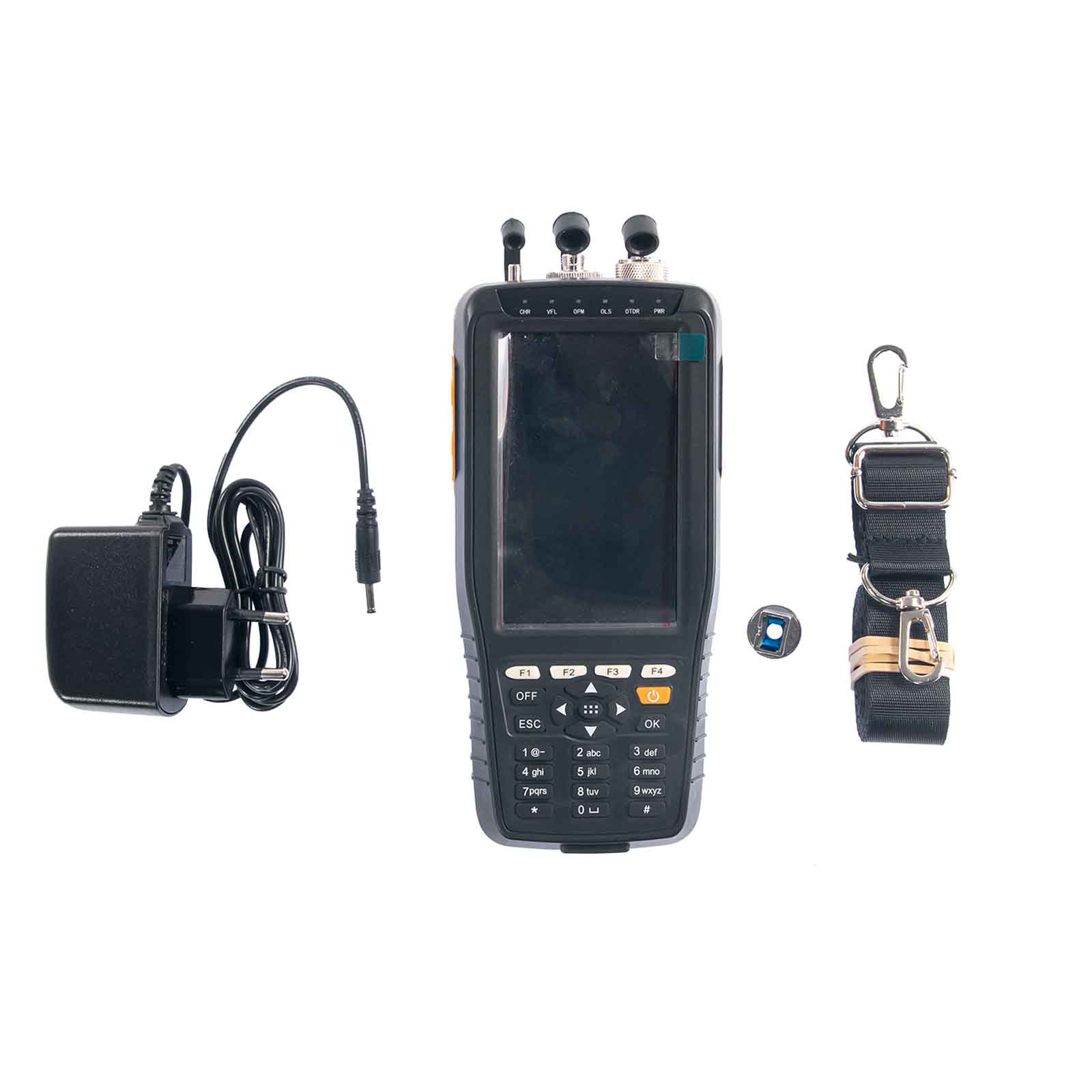

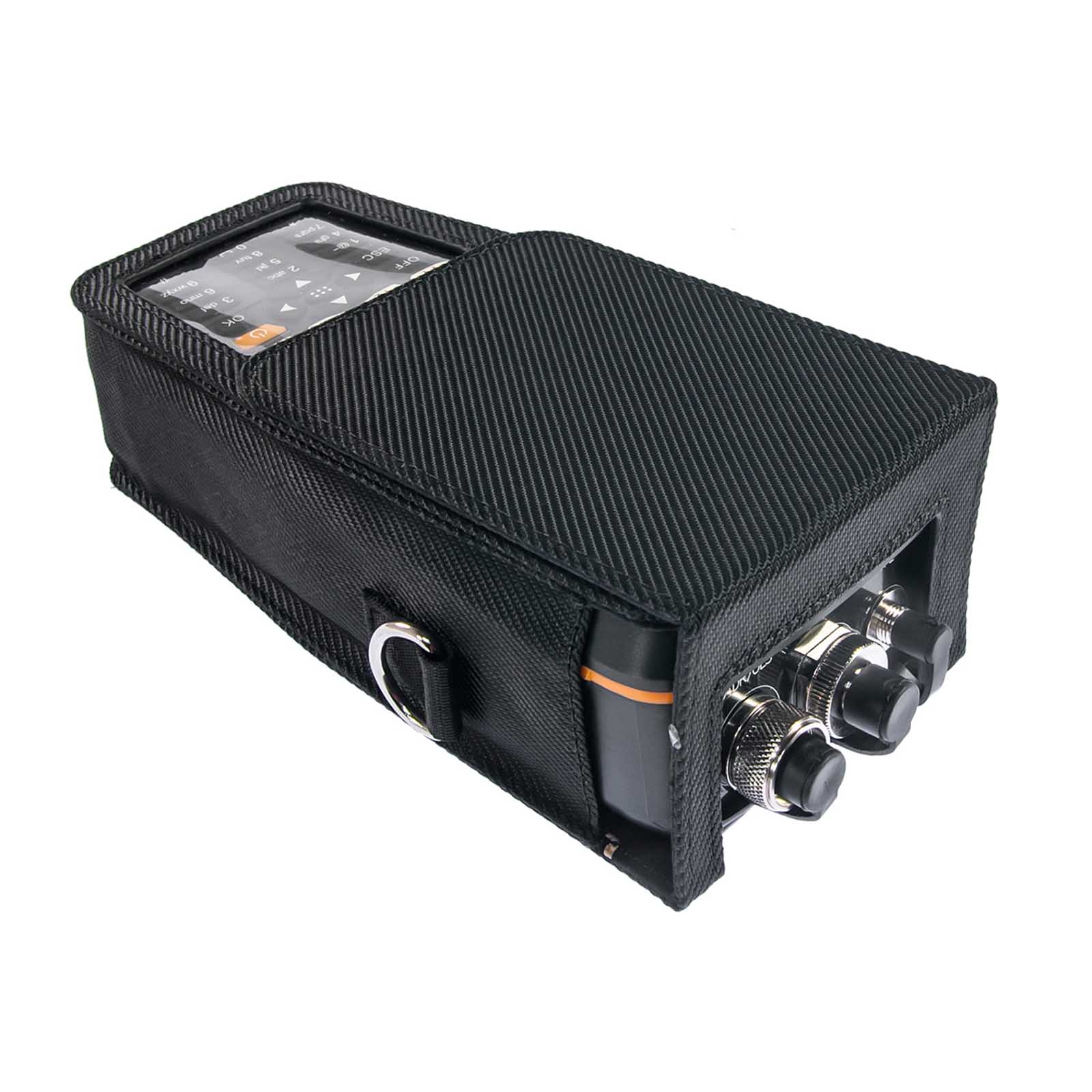

Urządzenie zostało wyposażone w dotykowy ekran, który pozwala obsłużyć wszystkie dostępne funkcje. Zastosowano złącza typu FC/UPC, w zestawie osobno dołączone są złącza SC/UPC (wystarczy wykręcić jedne i wkręcić drugie). Reflektometr posiada pokrowiec na obudowę oraz pasek umożliwiający zawieszenie na ramieniu.

Dzięki licznym funkcjom i swojej uniwersalności TM290 to doskonałe narzędzie dla każdego instalatora. W przystępnej cenie otrzymujesz jeden produkt, z którego możesz skorzystać na wiele sposobów.

Najważniejsze cechy:

reflektometr 1310 / 1550 nm (22 / 20 dB)
wbudowany miernik mocy optycznej
wbudowane laserowe źródło światła
wbudowany wizualny lokalizator uszkodzeń (VFL)
złącza FC/UPC i SC/UP
do włókien Singlemode
dotykowy ekran
akumulator 4400 mAh

TM290
Reflektometr
Długość fali	1310 / 1550 nm
Zakres dynamiki mocy	22 / 20 dB
Odległość pomiaru	0 - 60 km
Wspierane włókna	SM
Średnica włókna	9/125um

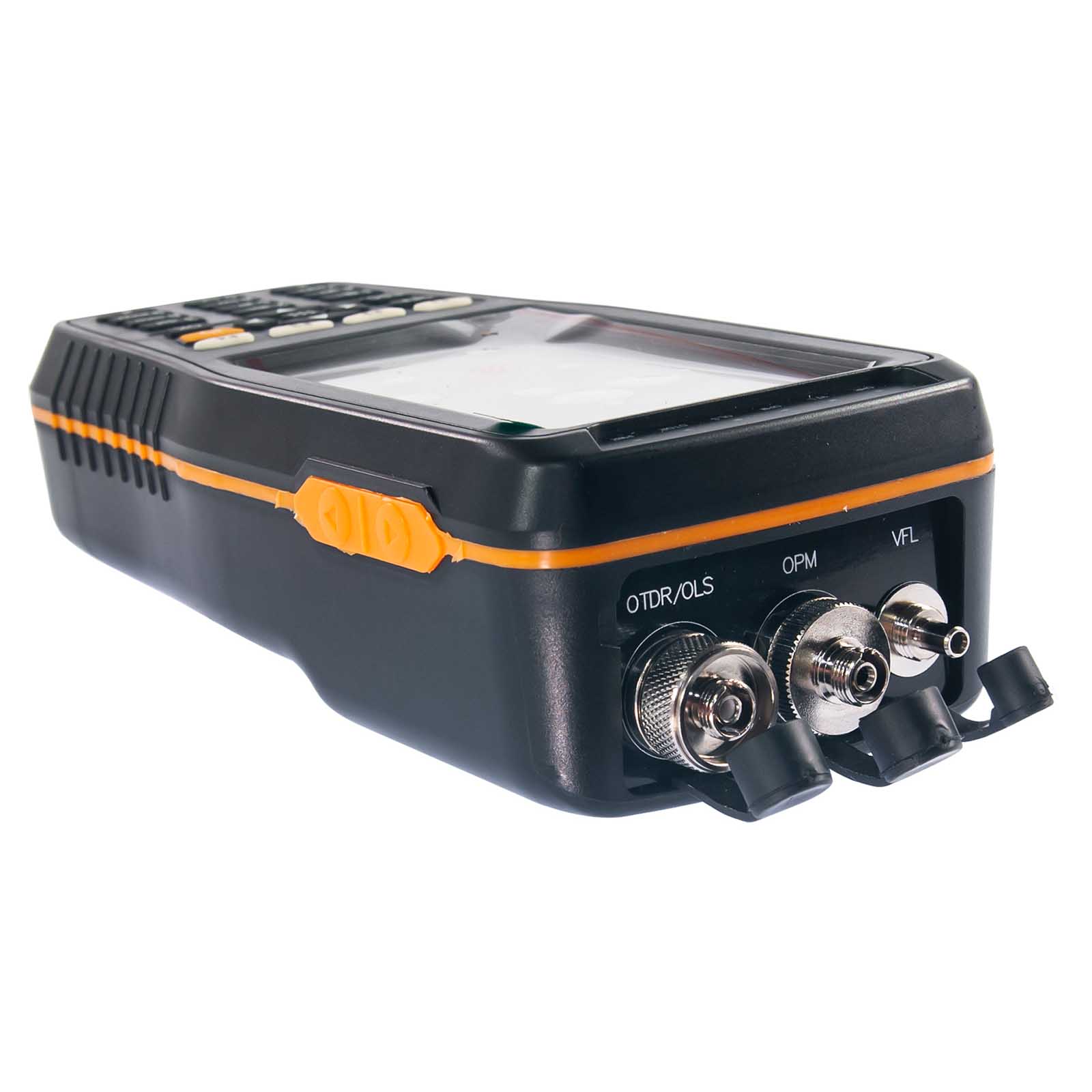

Złącza	FC/UPC SC/UPC
Wartość szczytowa lasera	30 mW
Jednostki pomiaru	Metry, stopy, mile
Martwa strefa (odbicia)	2 m
Martwa strefa (tłumienie)	12 m
Dokładność pomiaru odległości	Około 1m + 210^(-4) odległość
Maksymalna ilość zapisanych pomiarów	100
Czas pracy na baterii	Około 5000 pomiarów
Dopuszczalna temperatura pracy	Od -5 do 50 st. C
Dopuszczalna temperatura przechowywania	Od -10 do 60 st. C
Dopuszczalna wilgotność powietrza	0%-85% niekondensująca
Waga	300 g
Wizualny lokalizator uszkodzeń
Długość fali	650 nm
Moc wyjściowa	10 mW
Tryb	Światło ciągłe 1 Hz 2 Hz
Kompatybilne złącza	Singlemode i multimode
Miernik mocy optycznej
Dynamika mocy	-70 ~ +10 dBm
Dostępne długości fali	850nm 1300nm 1310nm 1490nm 1550nm 1625nm
Rodzaj czujnika	InGaAs
Dokładność	± 3% (przy -10 dBm, 22°C)
Rozdzielczość	Liniowo: 0,1% Nieliniowo: 0,01 dBm
Złącze	FC/UPC i SC/UPC
Laserowe źródło światła
Laser	FP-LD
Długość fali	1310 / 1550 nm
Złącze	FC/UPC i SC/UPC
Moc wyjściowa	-5 dBm
Stabilność mocy wyjściowej	± 0,04 przy 20°C
Modulacja	CW / 270 Hz / 1 kHz / 2 kHz
Rodzaj złącza	Singlemode
