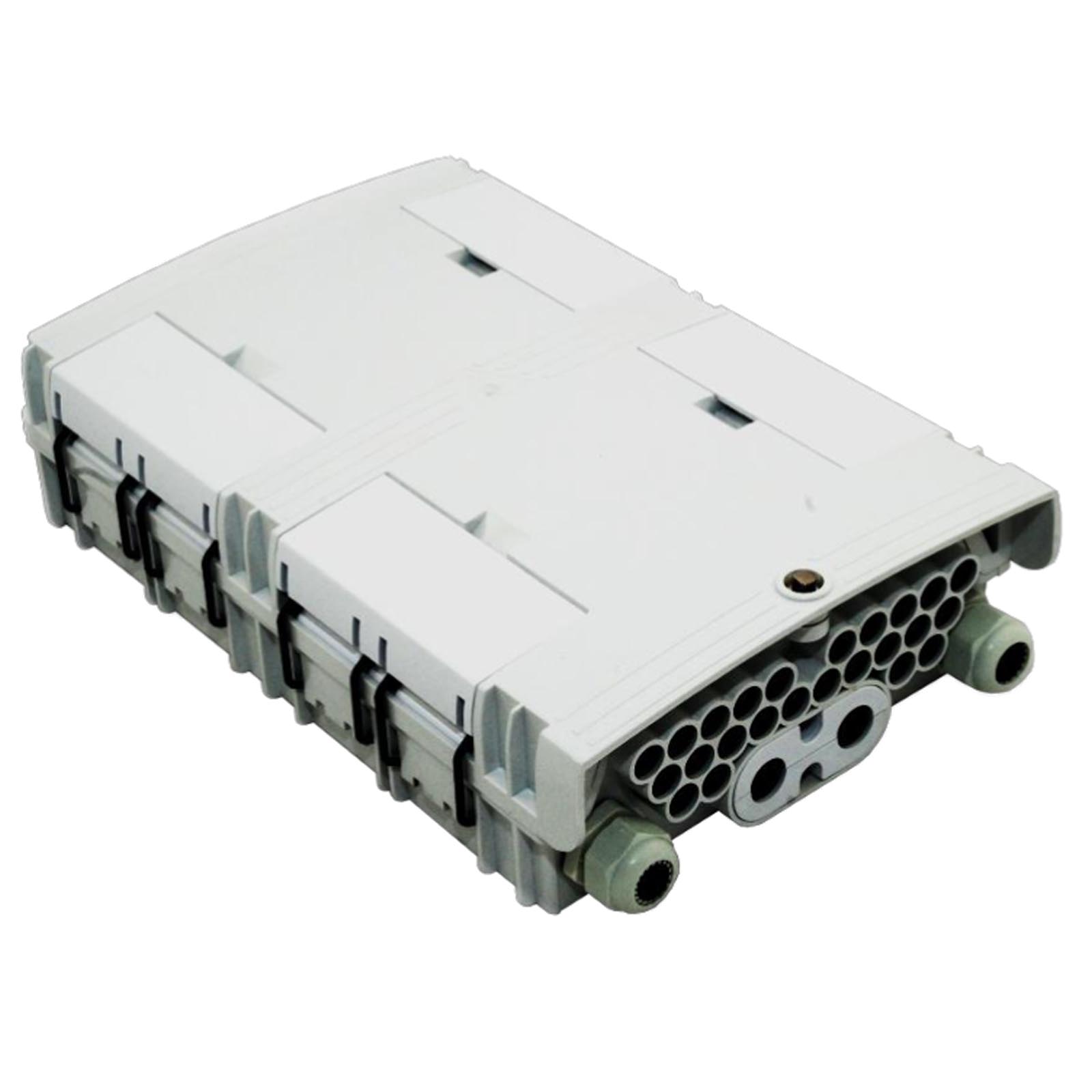

Mufa światłowodowa Telcoline GFP-24N-WH, 4 wejścia, 24 wyjścia

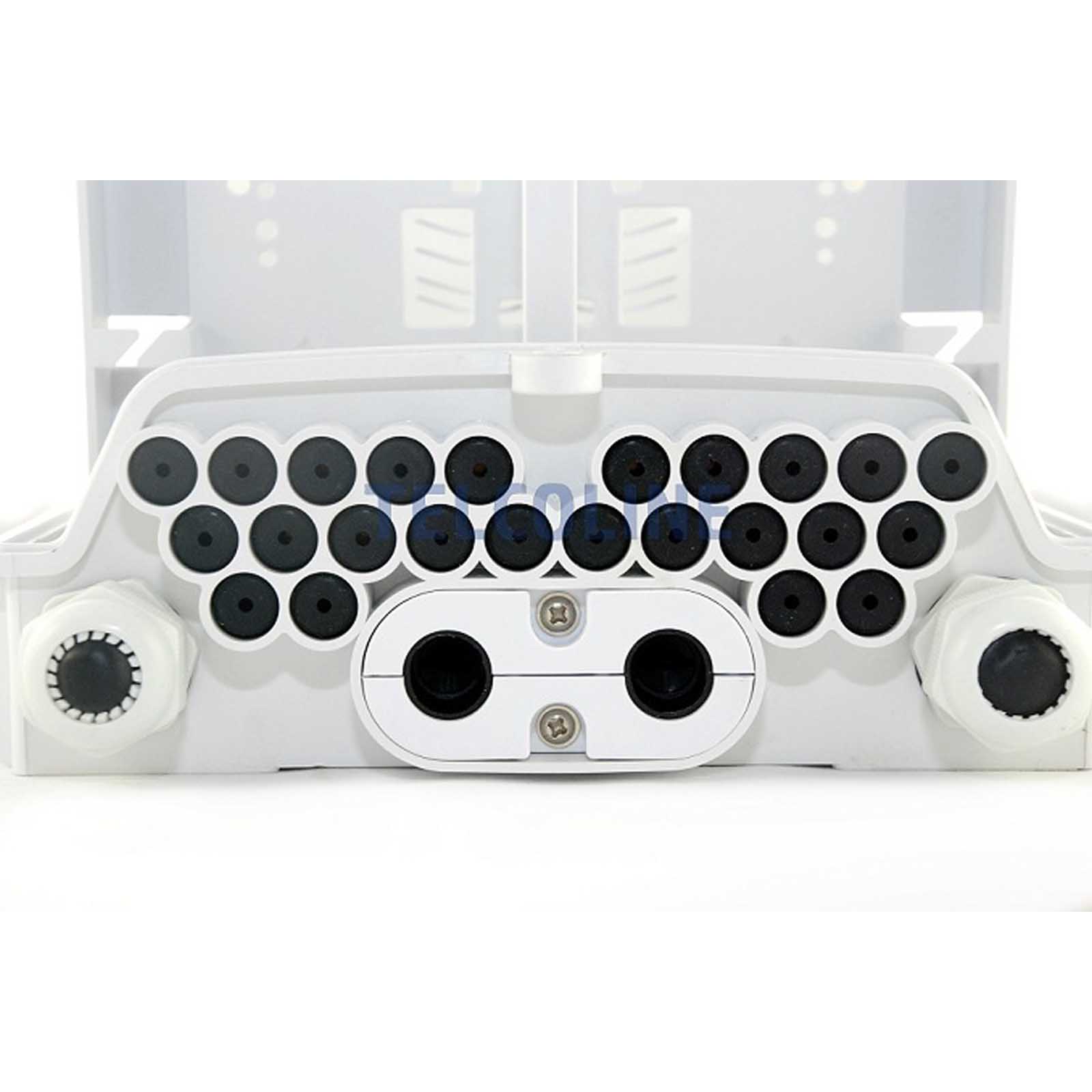

Mufa światłowodowa TELCOLINE GFP-24N-WH posiada cztery wejścia na kable magistralne (w tym dwa dławikowe PG19) oraz 24 wyjścia na kable klienckie. Przeznaczona jest do montażu naściennego lub na słupie telekomunikacyjnym.

Mufa wykonana jest z tworzywa PC+ABS, które chroni przed ciężkimi warunkami atmosferycznymi (temp. od -35°C do +75°C, wilgoć, promieniowanie UV), substancjami chemicznymi oraz wszelkiego rodzaju zanieczyszczeniami i pyłami. Urządzenie posiada stopień ochrony IP65 (6 - Ochrona pyłoszczelna, 5 - Ochrona przed strumieniem wody lanym na obudowę z dowolnej strony).

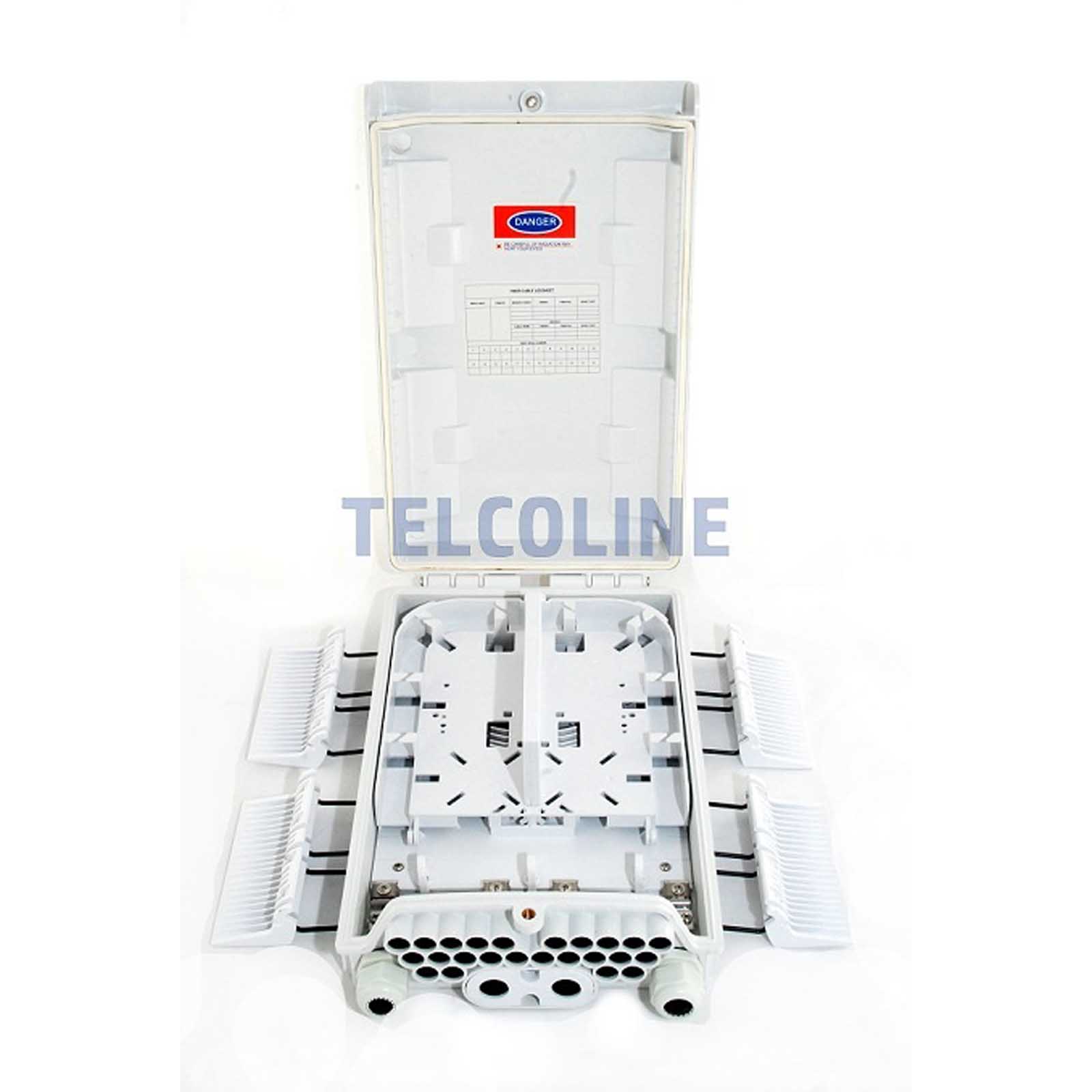

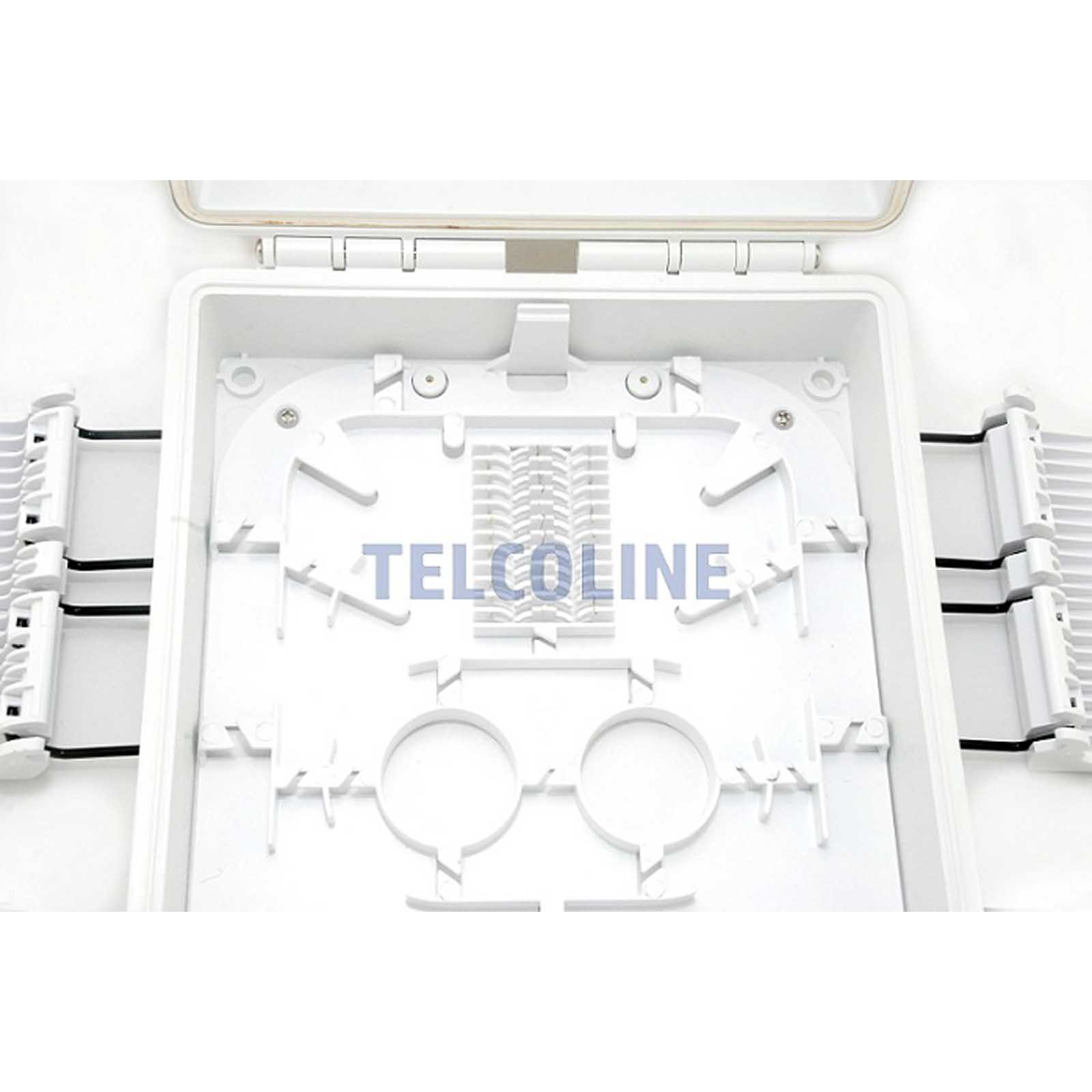

Wnętrze mufy wyposażone jest w odchylaną płytę na której znajdują się 24 otwory do montazu adapterów światłowodowych typu SC simplex lub LC duplex. Dodatkowe 3 miejsca na adaptery znajdują się z drugiej strony płyty. Miejsce pod płytą zagospodarowane jest na ułożenie do 24 spawów światłowodowych oraz organizację włókien i cienkich przewodów. Wyjścia na kable abonenckie wyposażone są w gumowe uszczelnienia oraz tulejki z tworzywa sztucznego zapewniające szczelność urządzenia.

Konfiguracja elementów montażowych oraz sposób wykonania zamknięcia obudowy pozwala na łatwy dostęp w przypadku konieczności konserwacji lub instalacji nowych komponentów układu. Rozkręcane wejścia na kable magistralne umożliwiają montaż kabla dystrybucyjnego bez konieczności przecinania wszystkich włókien. Mufa do zastosowania zarówno wewnątrz jak i na zewnątrz obiektu.

Zastosowanie:

w projektach FFTH i FTTB

W zestawie:

Metalowe obejmy zaciskowe (cybanty)
Osłonki spawów 40 mm
Plastikowe opaski zaciskowe
Tuba ochronna do rozprowadzania włókien
Kołki i wkręty do montażu naściennego
Kluczyk do zamykania klapy

Dane techniczne
Wymiary	340 x 210 x 85 mm
Maks. średnica kabli wejściowych	16 mm
Ilość otworów wejściowych	4
Ilość otworów wyjściowych	24
Zintegrowana tacka spawów (pod płytą z miejscami na adaptery)	Tak
Temperatura pracy	W zakresie -35°C ~+75°C
Ilość miejsc na spawy	24 (przy podwójnym układaniu) + 3 dodatkowe na drugiej stronie płyty
Ilość miejsc na adaptery	24 + 3 (SC Simplex/LC Duplex)
Stopień ochrony	IP65
Materiał	Tworzywo PC+ABS
Dlawiki na kable wejściowe	2x PG19
