Spawarka światłowodowa Signal Fire AI-30

Spawarka światłowodowa Signal Fire AI-30 to spawarka światłowodowa przeznaczona do spawania włókien optycznych typu Singlemode, Multimode, DSF, NZ-DSF oraz BIF. Obsługuje centrowanie do rdzenia i wykorzystuje 6 silników do precyzyjnego ustawienia włókna. W zestawie znajdują się uniwersalne holdery, które można wykorzystać do spawania pigtaili, kabli drop oraz gołych włókien. Producent zastosował automatyczny piecyk, który po zamknięciu pokrywy od razu zaczyna proces wygrzewania osłonki. Czas spawania wynosi około 6 s, a czas wygrzewania 15 s, co daje 21 s na cały cykl. Spawarka posiada kolorowy wyświetlacz o średnicy 5", urządzenie oferuje 320x powiększenie obrazu. Podstawową obsługę wykonuje się korzystając z fizycznych przycisków umieszczonych poniżej wyświetlacza, bardziej zaawansowane funkcje dostępne są z poziomu aplikacji na urządzenia mobilne.

Spawarka światłowodowa Signal Fire AI-30 posiada zintegrowany nóż do cięcia włókien światłowodowych. Dzięki temu po ucięciu włókna można od razu, krótkim ruchem umieścić je w holderze. Dodatkowy atut stanowią wbudowany miernik mocy optycznej i wizualny lokalizator uszkodzeń. Miernik pozwala zmierzyć moc transmitowaną na danym odcinku, wspiera pomiar fal o długości 850, 1300, 1310, 1490, 1550 i 1625 nm. Wizualny lokalizator pozwoli sprawdzić uszkodzenia włókna na krótkim odcinku (moc 15 mW). W zestawie znajdują się niezbędne akcesoria: akumulator 7800 mAh z ładowarką, dodatkowe elektrody, zaawansowany stripper, pędzelek oraz dozownik do alkoholu. Wszystko zamknięte zostało w poręcznej walizce, do której opcjonalnie można przypiąć pasek.

Spawarka światłowodowa, powiększenie 320x, centrowanie do rdzenia

Signal Fire AI-30 służy do spawania włókien światłowodowych metodą łuku elektrycznego, jest kompatybilny z włóknami typu Singlemode, Multimode, DSF, NZ-DSF oraz BIF. Zapewnia centrowanie do rdzenia, za pozycjonowanie odpowiada 6 silników, dokładność pozycjonowania wynosi 0,05 μm. Urządzenie oferuje 320 krotne powiększenie obrazu podczas wyświetlania osi X lub Y, podczas wyświetlania obu osi powiększenie wynosi 200x.

Czas spawania 6 s, czas wygrzewania 15 s

Czas spawania wynosi około 6 s, a czas wygrzewania osłonki 16 s. Łącznie daje to około 22 s na cały cykl, co jest bardzo dobrym wynikiem, w zupełności wystarczającym do większości prac. Piecyk działa automatycznie, po umieszczeniu w nim spawu i zamknięciu pokrywy podejmuje pracę, bez konieczności wciskania przycisku.

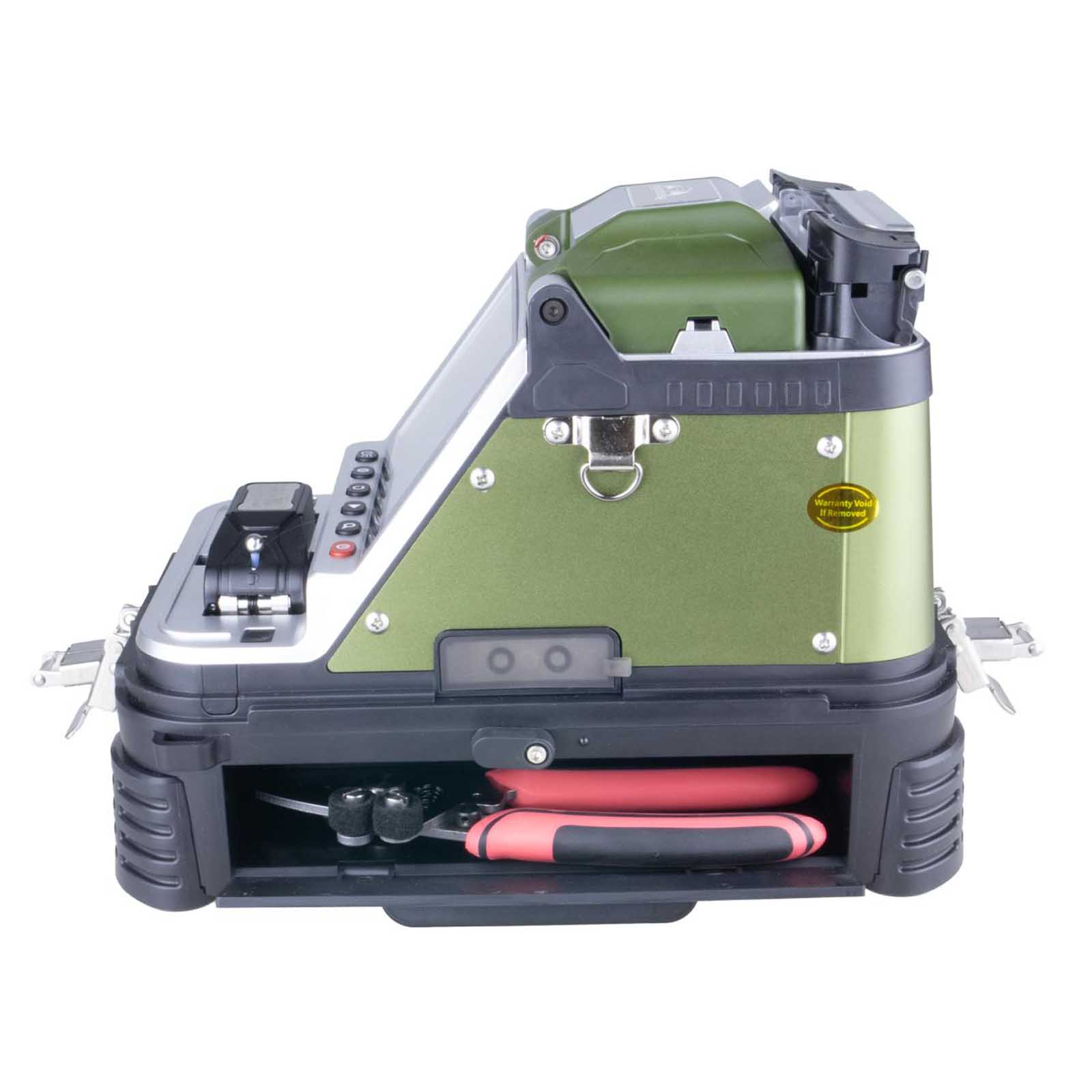

Wbudowany, automatyczny nóż (cleaver)

W korpus spawarki został wbudowany nóż (cleaver) do cięcia włókien światłowodowych. Działa w pełni automatycznie, po dociśnięciu pokrywy następuje cięcie, po otwarciu pokrywy nóż wraca do pozycji wyjściowej. Nóż zintegrowany ze spawarką znacznie zwiększa wygodę użytkowania, przygotowane i docięte włókno od razu można przełożyć do holdera, który znajduje się w niewielkiej odległości.

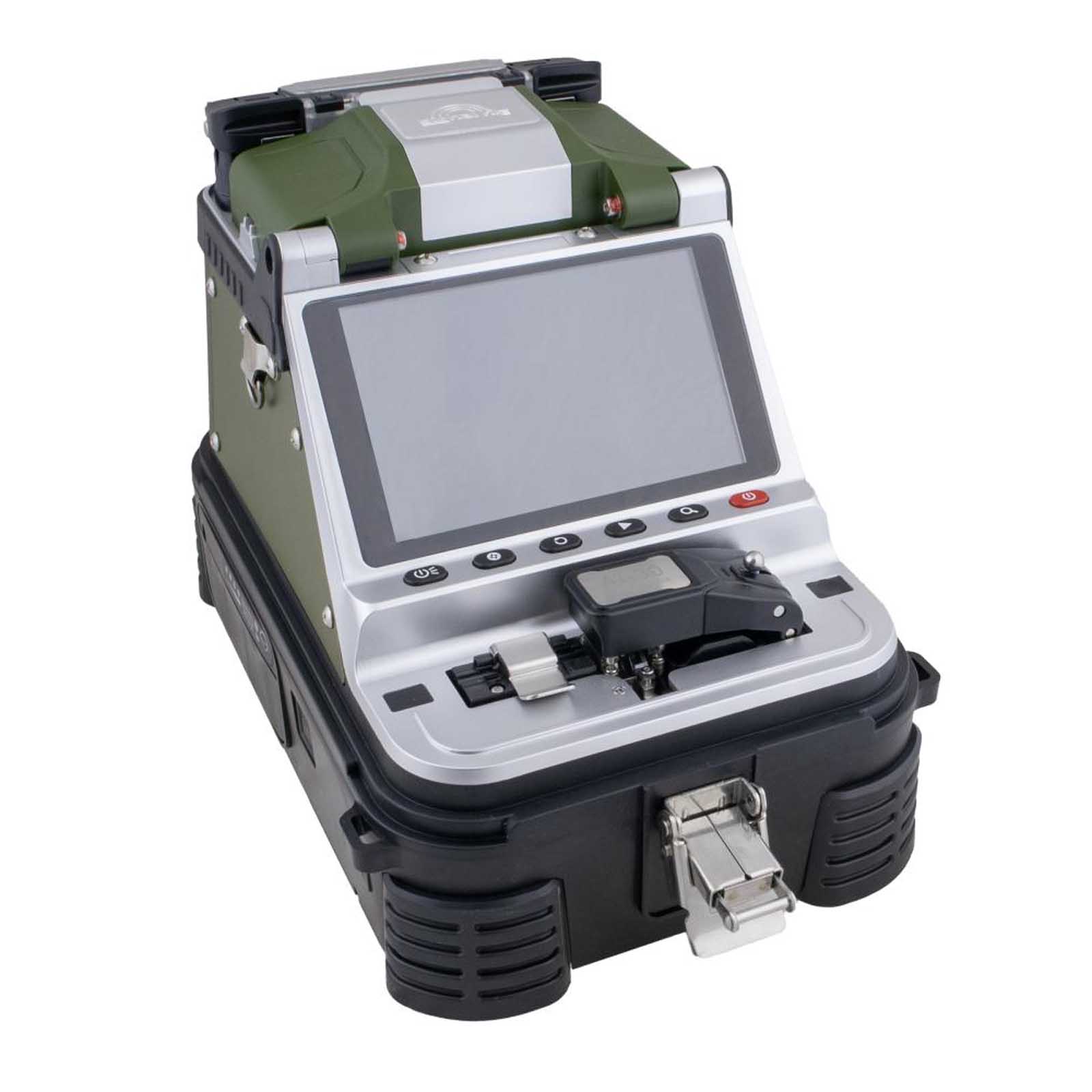

Kolorowy wyświetlacz 5", prosta obsługa

Spawarka Signal Fire AI-30 została wyposażona w kolorowy wyświetlacz TFT o przekątnej 5". Do obsługi podstawowych funkcji wykorzystywane są fizyczne przyciski umieszczone tuż pod ekranem. Zaawansowane funkcje i konfiguracja dostępne są tylko z aplikacji na urządzenia mobilne z systemem Androida oraz iOS. Dzięki dużym, fizycznym przyciskom uruchomienie trybu spawania jest szybkie i proste, nawet w rękawicach roboczych.

Uniwersalne holdery

Spawarka światłowodowa Signal Fire AI-30 posiada uniwersalne holdery, które mogą służyć do spawania gołych włókien różnego rozmiaru i średnicy, pigtaili oraz kabli typu drop. Dodatkowo w zestawie znajduje się holder pozwalający spawać złącza typu SOC.

Wbudowany miernik mocy optycznej i wizualny lokalizator uszkodzeń

Spawarka AI-30 posiada wbudowany miernik mocy optycznej oraz wizualny lokalizator uszkodzeń. Złącza znajdują się z boku obudowy, w łatwo dostępnym miejscu. Miernik obsługuje fale o długości 850, 1300, 1310, 1490, 1550 i 1625 nm, umożliwi przeprowadzenie podstawowej diagnostyki po wykonaniu spawów. Wizualny lokalizator uszkodzeń cechuje się mocą 15 mW, narzędzie pozwoli sprawdzić ciągłość włókna na krótką odległość.

Akumulator 7800 mAh

W zestawie znajduje się akumulator litowo-jonowy o pojemności 7800 mAh, który wg danych producenta wystarczy na wykonanie około 340 cykli spawania i wygrzewania. Czas pełnego naładowania baterii wynosi maksymalnie 3,5 godziny. Akumulator posiada wbudowane gniazdo DC, dzięki czemu można go ładować po wyjęciu z obudowy. Spawarka również ma swoje, niezależne gniazdo DC.

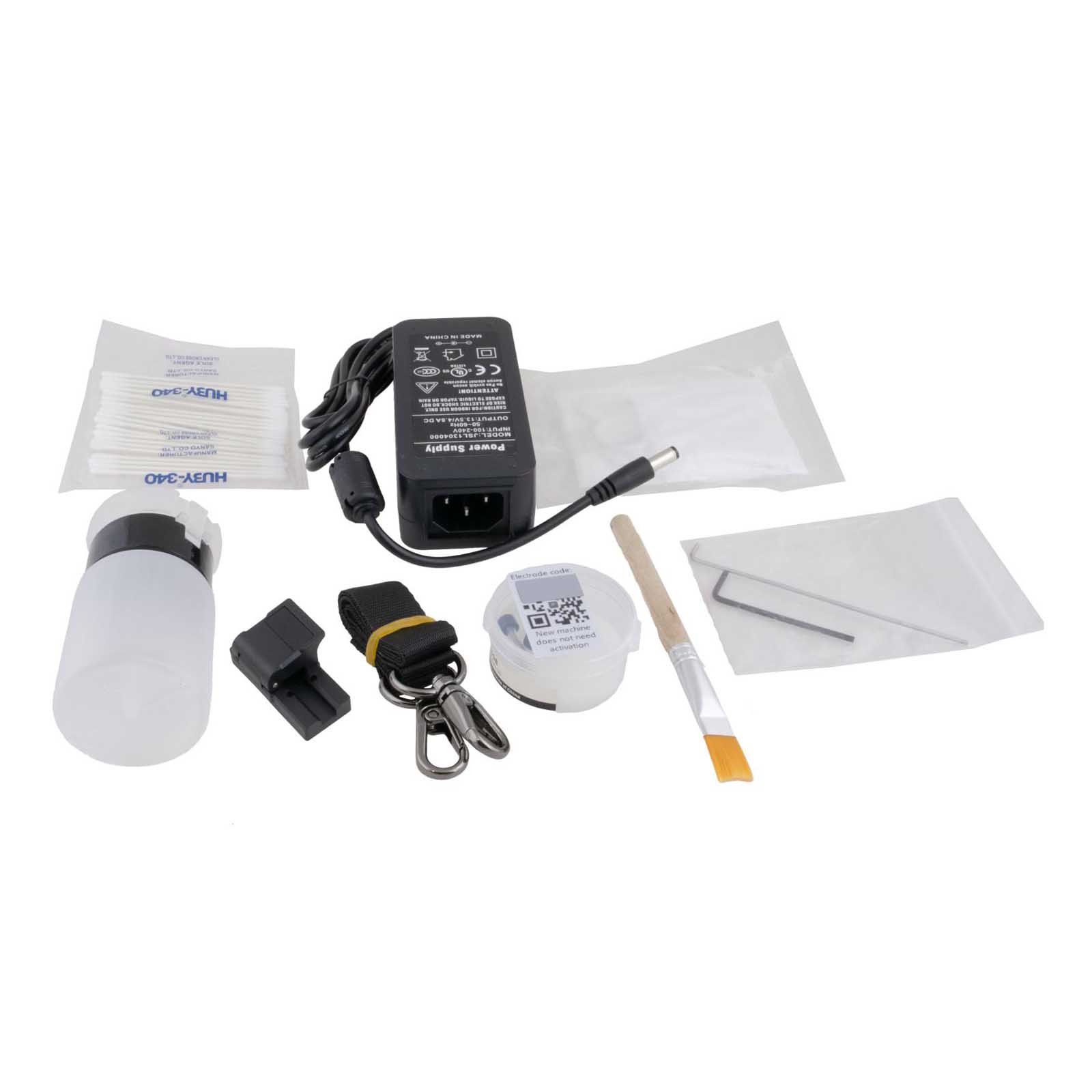

Zawartość zestawu:

spawarka światłowodowa Signal Fire AI-30
akumulator
zasilacz
uniwersalny, trzyoczkowy stripper
holder do SOC
zapasowe elektrody
pędzelek
dozownik do alkoholu

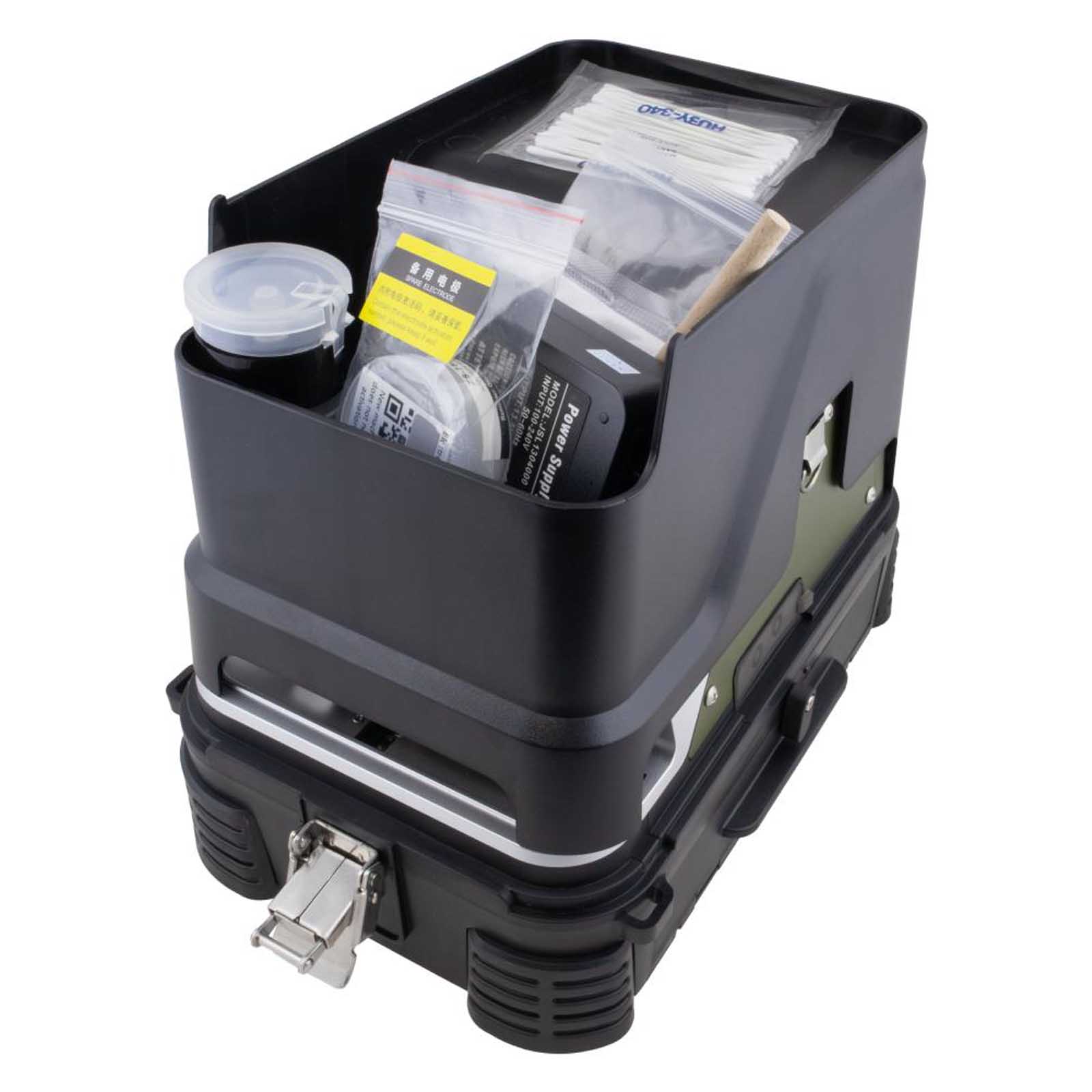

skrzynka

Najważniejsze cechy:

wbudowany miernik mocy optycznej oraz wizualny lokalizator uszkodzeń VFL
możliwość ustawienia programowej blokady spawarki
6 silników odpowiadających za pozycjonowanie włókien
pozycjonowanie do rdzenia lub do płaszcza włókna
możliwość pracy w trybie Auto
powiększenie obrazu 320x
min. czas spawania 6 sekund
szybki piecyk - zgrzewanie osłony spawu 40 mm trwa 15 s
konfiguracja za pomocą aplikacji na telefon (Android/iOS)
duży (5'') wyświetlacz o regulowanej janości
możliwość tworzenia raportów spawania za pomocą dedykowanej aplikacji (eksport do xls)
obudowa z tworzywa sztucznego
zasilacz w zestawie
pojemna (7800 mAh, około 240 cykli zgrzewania i spawania), wymienna bateria
czas ładowania baterii - około 3,5 h
uniwersalne uchwyty włókien
wysokiej jakości, praktyczna skrzynka
dobrze wypoażony zestaw akcesoriów

Opton Signal Fire AI-30
Centrowanie włókien	Do rdzenia lub płaszcza
Liczba motorów	6, dokładność pozycjonowania włókna do 0,05μm
Czas spawania	6 s
Czas wygrzewania	15 s, możliwość modyfikacji w zależności od warunków środowiskowych
Wspierane rodzaje włókien	Singlemode (SM) Multimode (MM) Dispersion-shifted fiber (DSF) Non-zero dispersion-shifted (NZ-DSF) Bend-insensitive fiber (BIF)
Zakres średnicy zewnętrznej płaszcza	80 - 150μm
Średnie tłumienie spawu	0,02 dB (SM) 0,01 dB (MM) 0,04 dB (DS/NZDS)
Tryby spawania	Automatyczny, półautomatyczny
Holder	3w1, do pigtaili, kabli drop i gołych włókien
Nóż do włókien	Wysokiej jakości nóż z automatycznym powrotem do pozycji wyjściowej
Wizualny lokalizator uszkodzeń	Moc 15 mW
Miernik mocy optycznej	Długości fali: 850, 1300, 1310, 1490, 1550, 1625, 980, 1270, 1577, 1650 nm Zakres pomiaru: -50 ~ 30 dBm
Akumulator	Pojemność 7800 mAh Czas ładowania < 3,5 h Wystarcza na około 240 cykli spawania / wygrzewania
Powiększenie obrazu	320x (oś X lub Y) 200x (osie X i Y jednocześnie)
Sugerowana długość włókna	Średnica 250μm lub mniejsza: 8 - 16 mm Średnica 250 - 1000μm: 16 mm
Kompatybilne osłonki spawów	25, 40, 50, 60 mm
Wyświetlacz	5" TFT, kolorowy
Zewnętrzne światłow	Możliwość podłączenia lampki LED do portu USB (lampki nie ma w zestawie)
Ładowanie urządzeń mobilnych	Można skorzystać z portu USB do ładowania urządzenia mobilnego
Czas włączania	1 s
Maksymalna liczba zapamiętanych spawów	1000
Komunikacja bezprzewodowa	Bluetooth 4.2
Aktualizacja oprogramowania	Aktualizacja z poziomu aplikacji na urządzenia mobilne, wymagana jest synchronizacja Bluetooth
Straty odbiciowe	< 60 dB

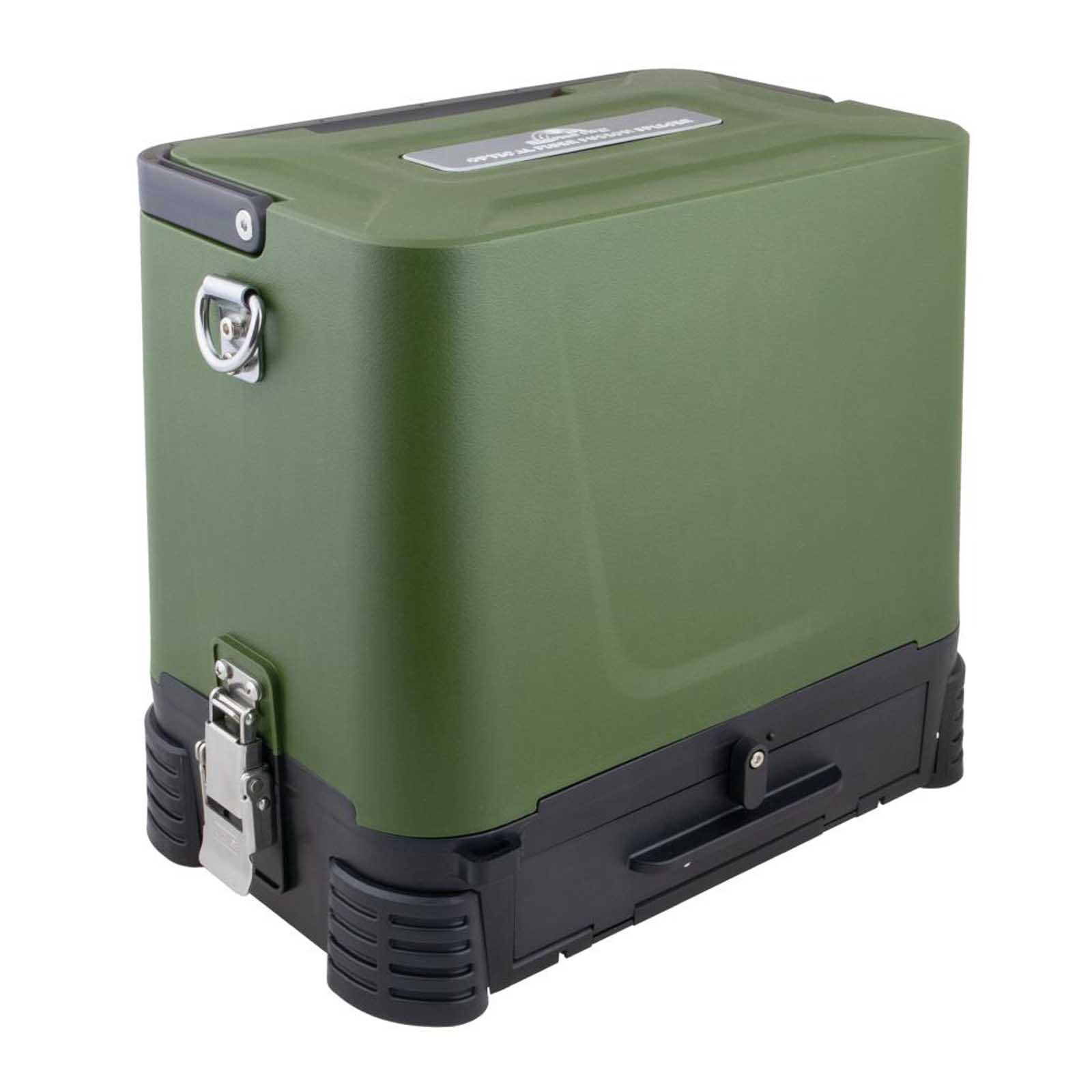

Ochrona urządzenia	Urządzenie jest wodoodporne, pyłoszczelne i zabezpieczone przed uderzeniami
Zasilacz	Wejście 100 - 240 V AC, 50/60 Hz Wyjście 13,5 V DC / 4,8 A
Dopuszczalna temperatura pracy	-15°C do 50°C
Dopuszczalna wilgotność powietrza	< 95% RH niekondensująca
