Światłowód ZTT 4J ADSS, jednotubowy, śr. 5.2 mm, G.652D, span 80m

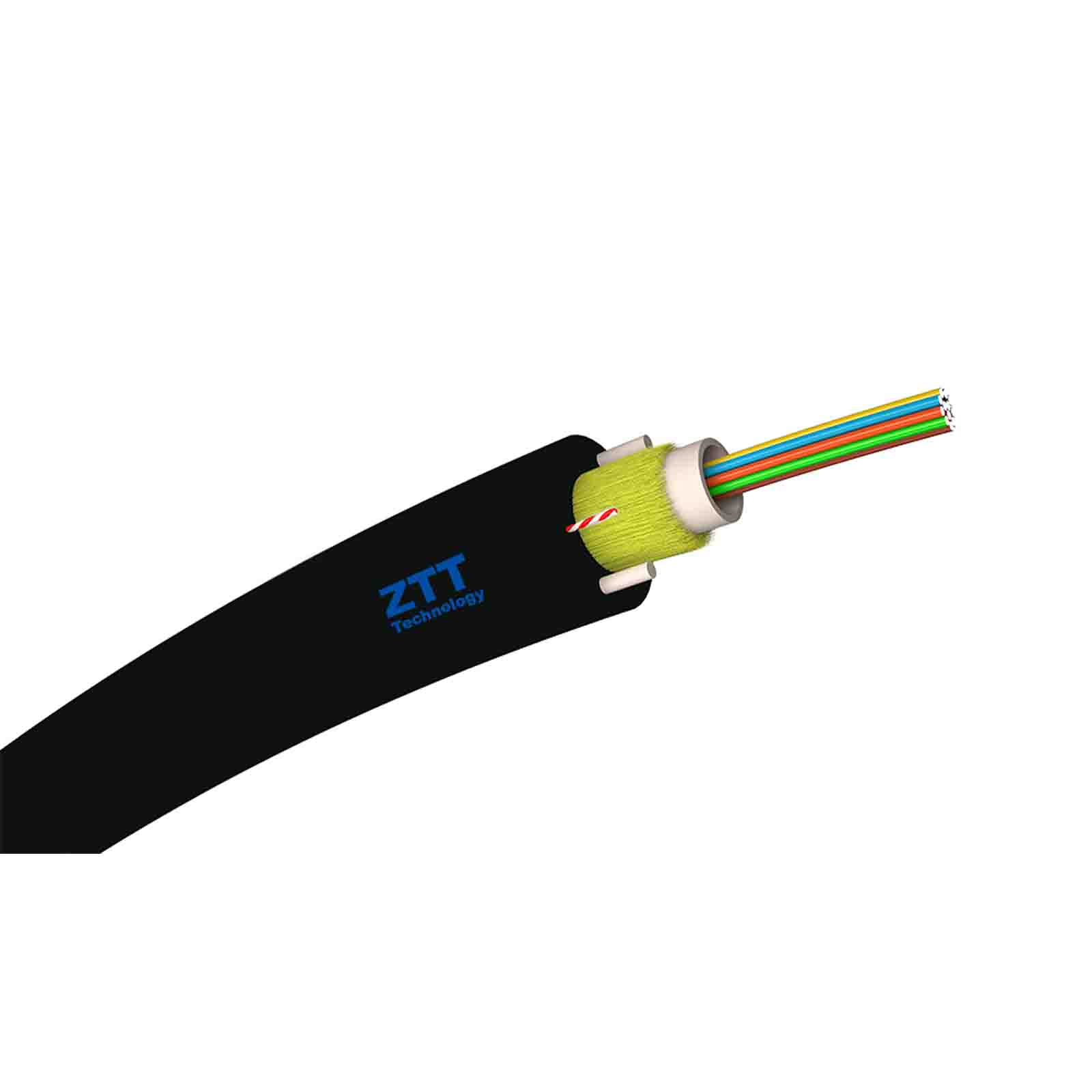

Światłowód ZTT ADSS 4J G.652D, śr. 5.2 mm to dielektryczny kabel światłowodowy o jednotubowej konstrukcji przeznaczony do instalacji napowietrznych na przęsłach do 80 metrów.
Przewód jest wzmocniony włóknami aramidowymi oraz dwoma prętami FPR (Fiber Reinforced Polymer) o średnicy 0,58 mm zatopionymi w warstwie zewnętrznej. W kablu zastosowane są jednomodowe włókna typu G.652D charakteryzujące się obniżonym "pikiem wodnym" (Zero Water Peak). Włókna znajdują się w centralnej tubie wypełnionej żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami.
Zewnętrzna powłoka światłowodu jest wykonana z polietylenu HDPE, w kolorze czarnym, o dużej gęstości, odpornego na promieniowanie UV oraz niskie i wysokie temperatury (od -40°C do 70°C). Średnica zewnętrzna przewodu wynosi 5.2-6.2 mm, a maksymalne naprężenie instalacyjne to 1-1.2 kN.
Aby ułatwić zdjęcie powłoki zewnętrznej zastosowano podwójny ripcordy. Przewód Z-ADSS-UT.04J stosuje się głównie w sieciach napowietrznych i kanalizacji teletechnicznej.
|
Z-ADSS-UT.04J
|
|
|
Rodzaj światłowodu
|
jednomodowy |
|
Typ włókien
|
G.652D |
|
Liczba włókien w tubie
|
4 |
|
Ilość tub
|
1 |
|
Średnica tuby
|
2 mm |
|
Średnica zewnętrzna
|
5.2 mm |
|
Minimalny promień gięcia
|
52 mm |
|
Span
|
80 m |
|
Powłoka zewnętrzna
|
HDPE - kolor czarny |
|
Zakres temperaturowy
|
pracy: od - 40°C do 70°C
instalacji: od - 30°C do 60°C |
|
Maks. siła naciągu
|
1200 N |
|
Wytrzymałość na nacisk
|
1000 N |
|
Waga
|
23 kg/km |
|
Zastosowanie
|
sieci napowietrzne, kanalizacje teletechniczne |
