Optix kabel AirFlow S-QOTKSdD 1J 9/125 ITU-T G.657A2 (Span 80m) - 1000m BOX
OPTIX kabel AirFlow S-QOTKSdD to uniwersalne (zewnętrzno-wewnętrzne), okrągłe samonośne kable do zastosowania w systemach FTTx, wzmacniane włóknami aramidowymi (element nośny w instalacjach napowietrznych), lekka konstrukcja o małej średnicy ~ 3mm duża giętkość i odporność na przeciąganie, płaszcz PU, powłoka odporna na UV, całkowicie dielektryczne, siła naciągu instalacyjna: 800N, zakres temperaturowy od -20…+70 [°C] - odpowiednik: S-QOTKSdD.
Konstrukcja została zaprojektowana specjalnie zapewniając bardzo dobrą osłonę włókien i dodatkowo umożliwiając łatwe prowadzenie i mocowanie kabla. Użyte włókna G.657A2 dodatkowo umożliwiają zredukowanie promienia gięcia (nawet do 7.5mm). Kable są przeznaczone do instalacji napowietrznych na przęsłach 80-100m oraz w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie).

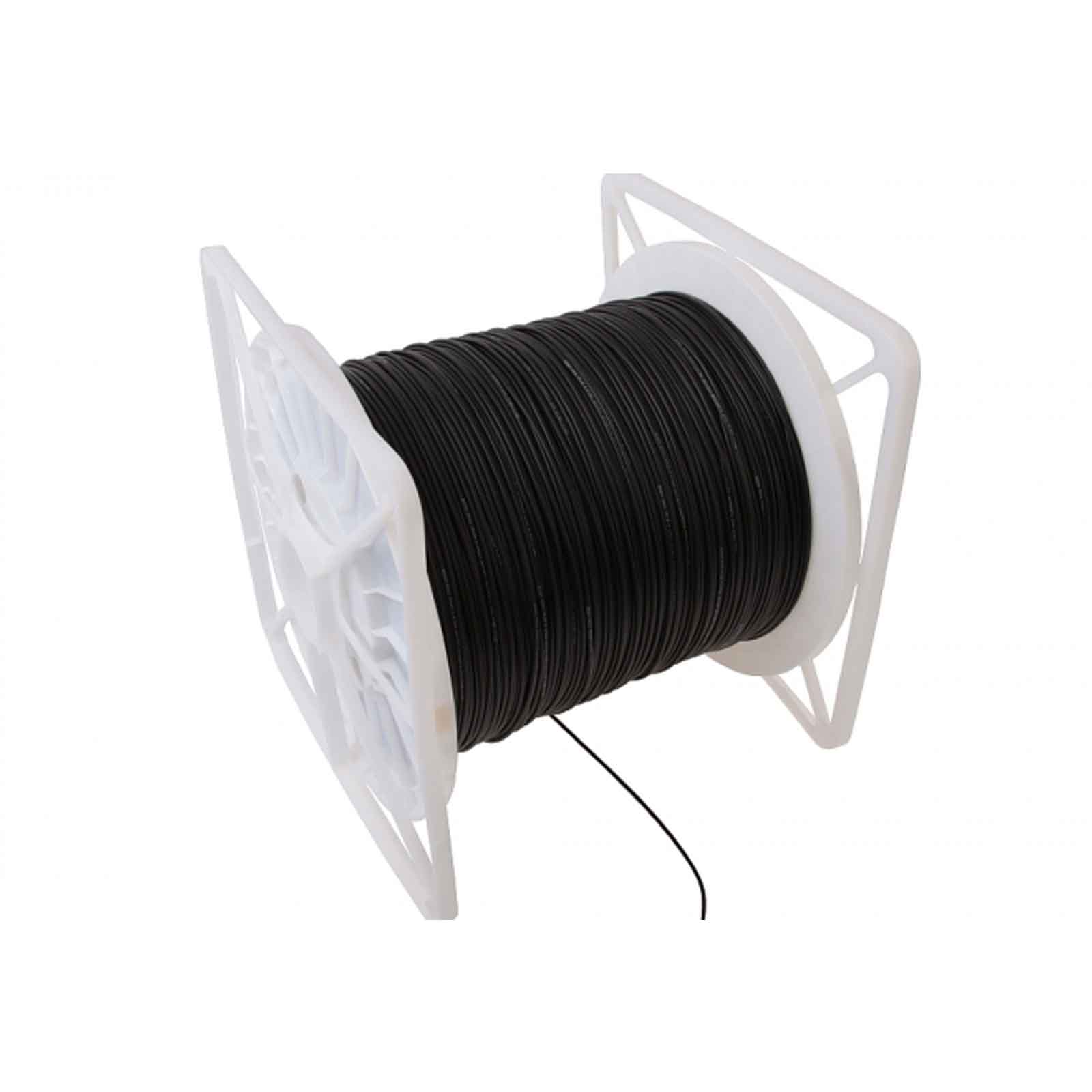

Kabel nawinięty jest na wygodnych w obsłudze obrotowych szpulach po 1000 metrów, pakowany w kartonach
Najważniejsze cechy:
- do instalacji zewnętrznej/wewnętrznej
- całkowicie dielektryczna konstrukcja
- instalacja na przęsłach (NESC Heavy) do 80m
- wzmocnienie wysokiej jakości włóknami aramidowymi
- zredukowana średnica
- odporność na wysokie i niskie temperatury
- zredukowany promień gięcia - włókna G.657A2
- solidna powłoka poliuretanowa nie rozprzestrzeniająca płomieni i odporna na promieniowanie UV

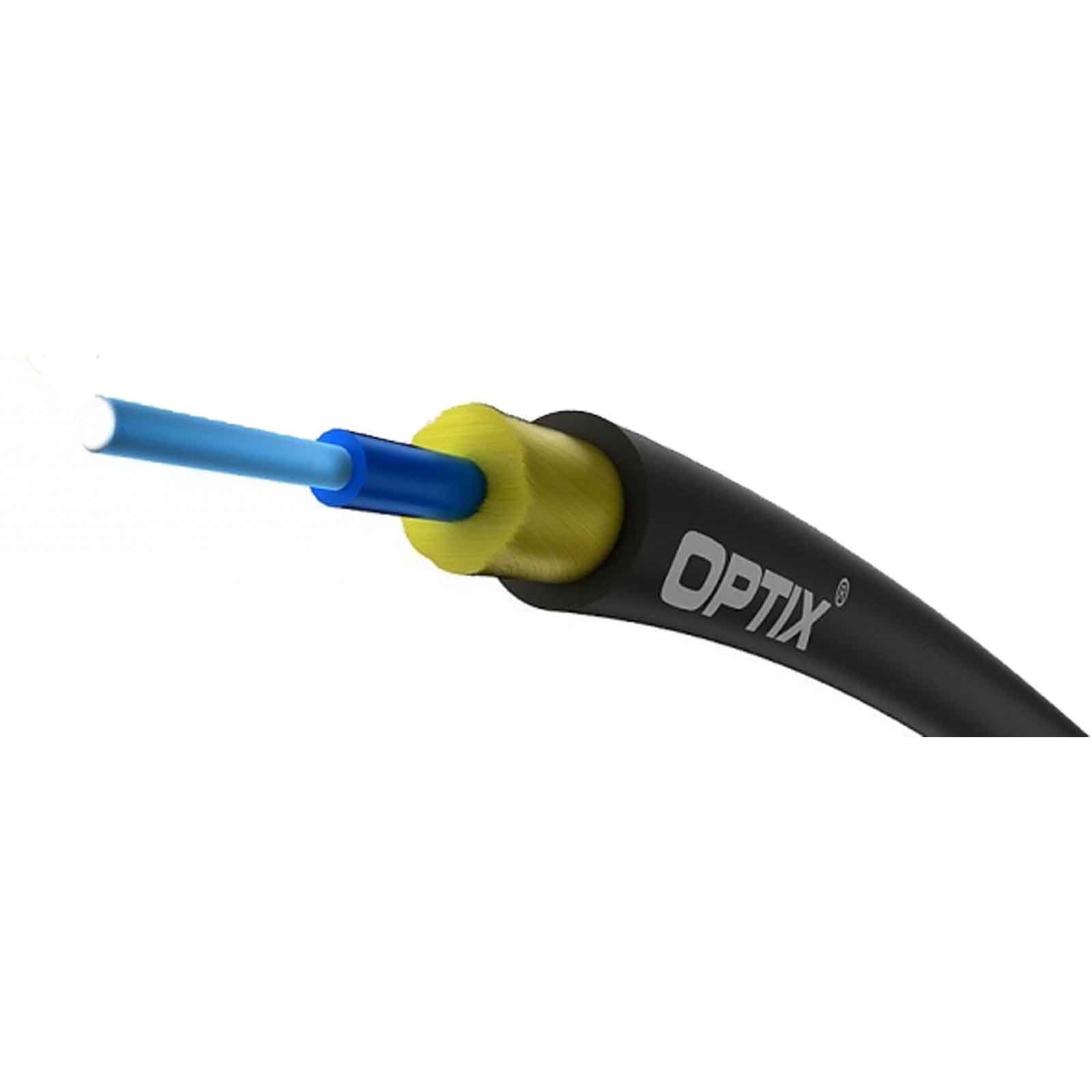

Konstrukcja kabla:
- włókna światłowodowe w powłoce 0.25mm
- kolorowy bufor 0.9mm (bufor pół-ścisły/semi-tight)
- włókna aramidowe
- powłoka FR PU, odporna na promieniowanie UV
|
Wersja kabla
|
0T1J |
|
Całkowita ilość włókien
|
1 szt |
|
Waga
|
8.7 kg/km (+/- 10%) |
|
Średnica kabla
|
3.05 mm (+/- 0.1) |
|
Średnica tuby
|
Brak |
|
Element nośny / Wzmocnienie obwodowe
|
Włókna aramidowe |
|
Element wzmacniający
|
Włókna aramidowe |
|
Rodzaj i grubość powłoki
|
FR PU (0.75) (+/- 0.1) |
|
Temp. podczas instalacji
|
-30°C ~ +70°C |
|
Temp. eksploatacyjna
|
-30°C ~ +70°C |
|
Min. promień gięcia tymczasowy / stały
|
15D / 10D |
|
Max. siła naciągu kabla (instalacyjna)
|
800N |
Max. siła naciągu kabla (eksploatacyjna)
|
250N |
|
Odporność na zgniatanie
|
500N (100x100mm) przez 60 sek. |
|
Odporność na wielokrotne zginanie
|
25 cykli [(20xD), 1kg] |
